BLD-20型高压漏电保护装置

一、 概述
1、 用途
     BLD-20型高压漏电保护继电器（以下简称继电器）具有功率方向型漏电保护功能。可与真空少油及SF6矿用一般型配电开关（装置）或真空断路器相配合，用于3-10KV级中型点不接地系统中，对供电系统的漏电（或接地）实现有选择性保护。
2、 特点
采用功率方向型原理，工作可靠。内部电路组件选用方便，灵敏度高，选择性强，性能稳定等优点。选用小型密封继电器作故障记忆元件，带电源指示和故障后有灯光显示，使判断故障迅速准确。采用最新导轨安装，或固定安装。试验和复位按钮可外接，可不接，使用非常方便。
二、 使用条件
1、 海拔高度不超过3000米。
2、 周围环境温度不高于+40℃，不低于-20℃。
3、 周围空气相对温度不大于95%。（环境温度为+25℃时）。
4、 不加隔爆外壳时，不能用于有爆炸危险的环境中。
5、 没有破坏金属和腐蚀绝缘的气体环境中。
6、 无滴水及水侵的地方。
三、 主要技术数据
1、 漏电保护灵敏度继电器一次零序电流为0. 1A。
                          二次零序电压为3V±0.4。
2、 一次零序电流分档：0.1、0.3、0.5、1.0、3.0、6.0（A）误差不大于±10%。
3、 保护动作时间：0.1、0.5、1.0、1.5、2.0、5.0（ S）误差不大于±10%。
4、 额定电源电压：100V、50Hz，本装置在100V±20%范围内能正常工作。
5、 输出触点寿命：115VAC×1A（阻性负载）100000次。
                     28VDC×2A（阻性负载）100000次。
四、 简要工作原理
         漏电保护由零序电流回路、零序电压回路，相位比较，时间分档及继电器锁定单元组成，当线路发生漏电或接地时，零序电压同时存在，分别通过电流回路和电压回路进行相位比较，再按不同时间分档，使继电器动作，指示灯有灯光显示。
五、 结构外型

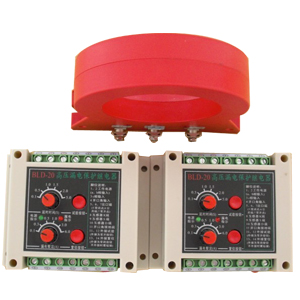

1、 本保护装置使用ABS塑料外壳，其外型及安装尺寸见附图1。
2、 外型尺寸：90×116×50mm。
3、 净重：≤0.5Kg。
六、 安装使用前的检查
1、 外观检查检查继电器型号及附件是否成套，外型应无明显损伤和变形。指示灯应齐全，紧固。

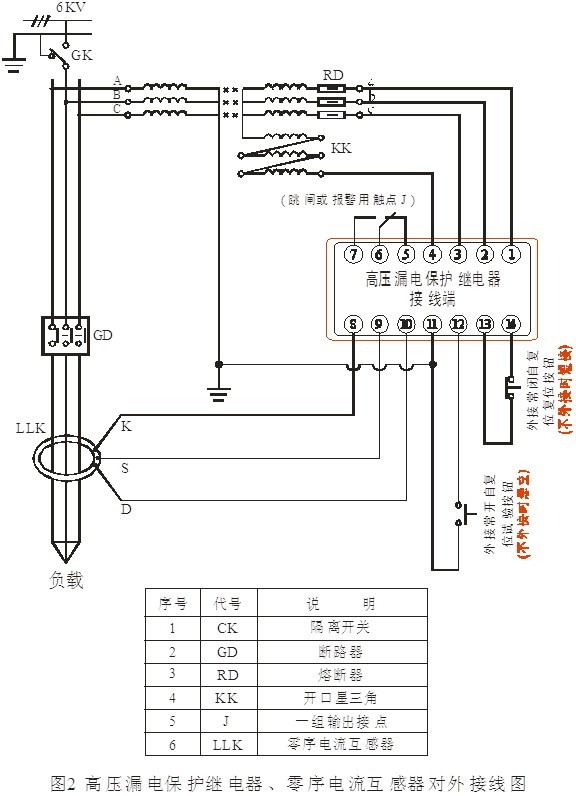

2、 电气性能检查按BLD-20型对外接线图2接线。用试验按钮进行检测，本单元动作应正常，指示灯应有灯光显示。抽查各主要技术数据，均应符合要求。
七、 安装使用及维护
1、 各单元均应整定在所需的位置上。
2、 安装完毕后，须通电用配电装置上的试验按钮进行试验，动作应正常。
3、 零序电流互感器的安装使用：零序电流互感器是漏电保护的关键元气件，端子面朝向母线的电源侧，K接保护装置8脚，S接保护装置9脚，D接在保护装置10脚，不可反接。
4、 严禁使用兆欧表检测本装置内的电路。
5、 维修焊接元件时应使用45W以下的电烙铁，以防烧坏元件。
6、 欲替换本装置上的半导体元件，必须经测试筛选后方能使用。
7、 为使保护装置经常处于正常工作状态，应定时进行试验、检查。
八、 包装、运输及保管
1、 按包装技术条件的规定进行包装。
2、 在储运过程中，不得受强烈振动、颠簸、摔撞和雨雪的侵入。
3、 应地干燥、通风、温度不高于+40℃的室内保存。
4、 应在用户遵守保管和使用规则的条件下，保护装置在安装使用一年内（但
不超过制造厂发给用户日期1年半内），产品因制造质量不良而发生损坏或不
能正常工作时，制造厂应无偿地为用户更换或修理。
