ZZS-7/1监视综合控制继电器

 1 用途
      ZZS-7系列分闸、合闸、电源监视综合控制装置用于直流或交流操作的各种自动控制线路中，可以直接控制分闸、合闸回路，监视控制电源，并方便调节合闸延时，电源监视断电延时。

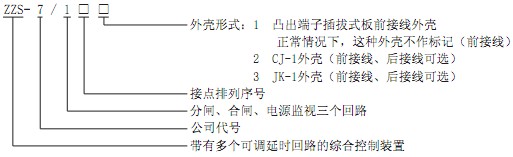

2 装置型号命名

3 主要性能
  本产品是替代合闸继电器，分闸继电器，电源监视继电器的综合控制装置，具有下列特点：
  a) 体积小，功能强，非常适合安装于小型抽屉柜，和其它需要使用继电器的场所；
  b) 出口控制中间采用进口高性能密封继电器，防潮、防尘、不断线、可靠性高，而且有电源指示及动作指示，电气寿命长，机械寿命长。|
4 技术条件
4.1 环境基准条件
环境温度：20℃±2℃ 相对湿度：45%～75%
大气压力：80Kpa～106Kpa 存储和运输过程中的极限温度：-25℃～+75℃
使用地点的海拔高度：不高于2500米。
使用环境的周围介质无爆炸危险品；不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低到允许值以下。
4.2 使用条件
环境温度：-10℃～+50℃，24h内平均温度不超过35℃。
大气压力：80Kpa～106Kpa
相对湿度：最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为25℃，且表面无凝露。最高温度为40℃时，平均最大相对湿度不超过50%。
4.3 继电器额定值 额定电压值：24V、48V、110V、220V AC DC
4.4 出口中间触点容量：接通DC220V 10A，断开DC220V τ=5mS 50W。
4.5 出口中间动作延时：不大于15mS。
出口中间返回延时：分闸回路不大于15mS，其它回路15mS～2S可调。
出口中间动作电压：直流不大于70%，交流不大于75%。
出口中间返回电压不小于20%。
4.6 功耗 最大功耗不大于10W，一个回路工作时，额定电压下功率不大于5W。
4.7 绝缘电阻 用1000V摇表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于10MΩ。
4.8 绝缘耐压
各引出端子对外壳锁紧螺钉能承受工频2000V，同组触点之间能承受工频1000V，历时一分钟无击穿。4.9 电寿命 DC220V，切断电流τ=5mS，50W，10次以上。
4.10 机械寿命 触点无负荷300万次以上。

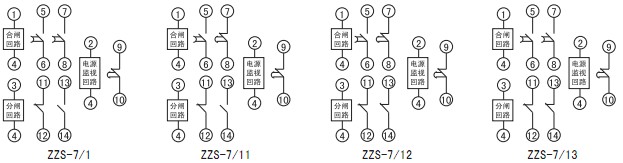

5 内部接线图

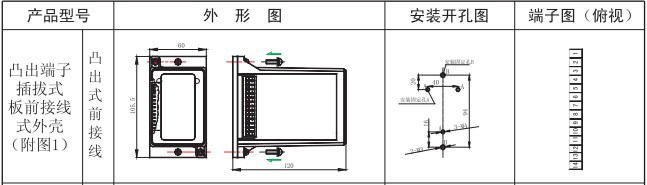

6 继电器外形尺寸和开孔尺寸
