ZJL-026静态中间继电器

ZJL-026静态中间继电器

产品说明:

产品型号:ZJL-026静态中间继电器
额定电压:220V,110V,48V,24V;
触点形式:6常闭2转换;
壳体形式:前接线,后接线可选;
可选用RZ-D系列导轨安装壳体。

产品说明

典型案例

在线帮助

资料下载

技术文章

ZJ系列中间继电器
1 应用
ZJL-026静态中间继电器用于各种继电器保护和自动控制装置中,以扩充触点数和增加触点容量。

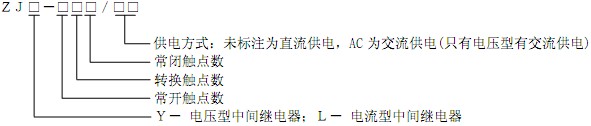

2 型号及含义

3 主要性能
常规110V 和220V 的电磁型中间继电器所用导线很细、匝数很多,存在容易断线、可靠性低、动作 时间和返回时间长等缺点。
本系列中间继电器采用线圈电压较低的多个继电器组合而成,具有以下性能和特点:
3.1 采用进口密封型继电器,防潮,防尘,不断线,可靠性高。
3.2 ZJY、ZJL、ZJB 为快速中间继电器,动作和返回时间快。
3.3 继电器动作后有灯光指示。
3.4继电器电气和机械寿命长。
3.5触点容量大,触点接触电阻小。
3.6 绝缘耐压水平高。
4 技术条件
4.1 环境基准条件 环境温度:20±2℃ 相对湿度:45%~75% 大气压力:86~106KPa
4.2 正常使用条件
环境温度:-10℃~+50℃ 环境相对湿度:不大于 90% 大气压力:80~110KPa 储存和运输过程中极限温度:-25℃~+70℃
使用地点的海拔高度:不大于 2500 米 使用环境的周围介质无爆炸危险;不含有腐蚀性气体;所含导电尘埃的浓度不应使绝缘水平降低到
允许极限值以下;可靠的供电电源。

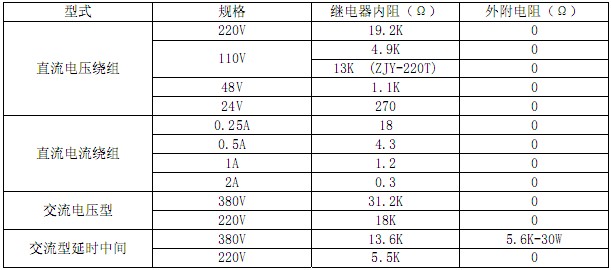

4.3 继电器线圈额定值:

4.4 特性参数
动作值和保持值
直流电压型:不大于70% 额定电压,不小于50% 额定电压。 交流电压型:不大于70% 额定电压,不小于30% 额定电压。 直流电流型:不大于70% 额定电流,不小于40% 额定电流。
返回值:不小于5% 额定值。
ZJY、ZJL、ZJB 系列快速中间继电器动作和返回时间:不大于 20mS。0.1S~10S, 级差0.1S
4.5 触点最大容量:
切断负载能力:直流 250V 以下,τ=5ms,感性负载 50W,阻性负载 150W; 交流 250V 以下,负载 1200VA;
允许长期接通电流:5A。
4.6 绝缘电阻:用 1000V 摇表测量各引出端子对外壳锁紧螺钉之间的绝缘电阻不小于 10MΩ。
4.7 绝缘耐压:各引出端子对外壳锁紧螺钉能承受工频电压 2000V,同组触点间能承受工频电压 1000V, 历时一分钟无击穿。
4.8 抗干扰性能:符合国家 GB6162-85《静态继电器及保护装置的电气干扰试验》标准(适用于 ZJS 类)。
4.9电气寿命:触点在额定负荷下为一万次。
4.10机械寿命:触点在空载状态下为三百万次。

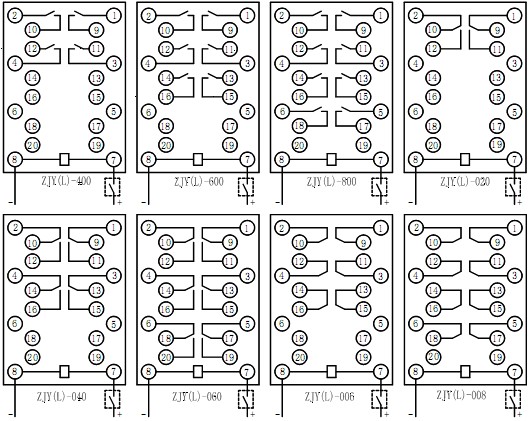

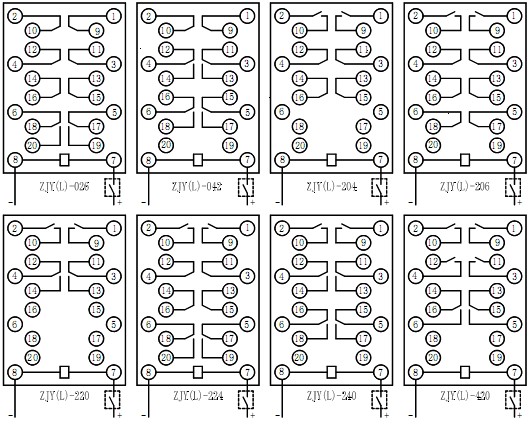

5. 内部接线图

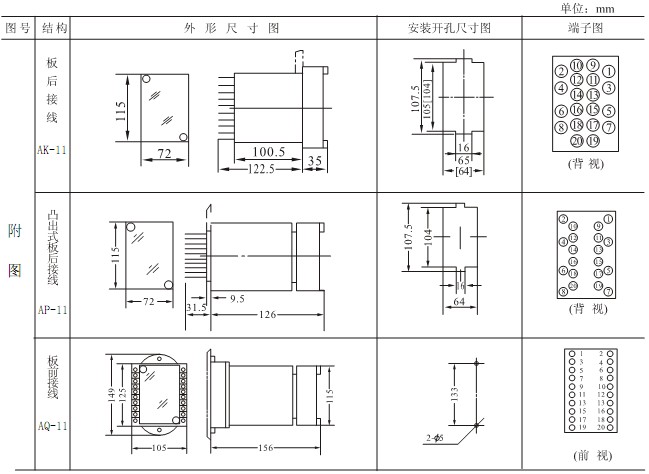

6. 外形及安装开孔尺寸图
