SS-51/C时间继电器

SS-51/C时间继电器

产品说明:

型号:SS-51/C 静态时间继电器
安装方式:嵌入式板后接线、凸出式板后接线、凸出式板前接线、导轨式安装。
触点形式:一转换延时。
额定电压: DC/AC220V。
外形尺寸:A11K、A11Q前,后接线可选。

产品说明

典型案例

在线帮助

资料下载

技术文章

一、简介
1.1应用范围
  RGP201微机综合测控保护装置是上海聚仁电力科技有限公司自行研发、生产的集测量、控制、保护、通讯一体化的一种经济型保护;针对配网终端高压配电室量身定做,以三段式无方向电流保护为核心,配备电网参数的监视及采集功能,可省掉传统的电流表、电压表、功率表、频率表、电度表等,并可通过通讯口将测量数据及保护信息远传上位机,方便实现配网自动化;装置根据配网供电的特性在装置内集成了备用电源自投功能,可灵活实现进线备投及母分备投功能,大大提高了装置的使用灵活性为用户节约了成本。本装置尤其适用于10kV及以下电压等级的配网供电终端,作为各类电气设备和线路的主保护或后备保护。
1.2主要特点
  RGP201微机综合测控保护装置不仅拥有配网终端设备的保护功能,而且对配网终端的电压、电流、频率、功率、电度量进行采集并进行数字化的处理和计算,并实时显示在大屏幕液晶上,观察直观,直接替代老式的测量仪表;装置内部集成了断路器防跳回路,合闸及跳闸保持回路,内部操作回路自适应现有市面上各种断路器跳合闸电流,交直流通用,断路器只需引出跳闸线圈及合闸线圈与装置接口,最大限度的减少了二次接线;装置提供预告信号与事故信号出口,方便与中央信号回路接口,保证了信号回路的完整性。使用本装置,实现了外部接线最简化,解决了以往分立元件保护及测量不易维护的缺点,完全代替开关柜上的保护和测量及操作回路,用一台微机装置实现高度集成的所有功能,大大降低成套设备成本。
1)可根据用户设定的运行方式,自动识别备自投的投入或退出运行,使用时每一条进线均应各自装一台线路保护及备自投装置,自动完成双向备自投。
2)可就地和远方控制和操作;可灵活选择和设定各种保护功能,查询各种信息,既可通过按键就地整定,也可通过后台计算机远方整定,时间通过后台自动同步校正。
3)使用一台装置就可实现配网终端的进线、出线、母分及备自投保护,提高了装置的通用性,减少备品备件的数量。
4)全封闭金属机箱,超薄型设计,深度仅有100mm,可方便安装在各种环网柜中;具有很强的抗静电、抗电磁干扰、抗机械振动能力,适合于分布式就地安装在开关柜上;装置设计新颖,结构合理,便于安装、配线和调试。
5)产品具有优异的抗干扰性能,顺利通过了GB/T14598.9中4.1.1规定的严酷等级为Ⅲ级的辐射电磁场干扰试验、GB/T14598.10中4.1规定的严酷等级为Ⅲ级的快速瞬变干扰试验、GB/T14598.13中3.1.1规定的严酷等级为Ⅲ级的1MHz和100KHz脉冲群干扰试验、GB/T14598.14中4.2规定的严酷等级为Ⅲ级的静放电干扰试验、IEC60255-22-6:2001第4章规定的严酷等级为Ⅲ级的传导骚扰抗扰度试验、IEC 60255-22-5:2002第4章规定的严酷等级为Ⅱ级的浪涌抗扰度试验、IEC 60255-22-5:2003第4章规定的严酷等级的工频抗扰度试验。
6)表面贴工艺,重要器件(如电源模块、互感器、继电器、液晶显示器、接线端子等)均采用国内外知名企业的成熟产品,保证装置平均无故障时间大于100,000小时。
7)完善的自检能力,发现装置异常能自动告警;具有自保护能力,能有效防止接线错误和非正常运行引起的装置永久性损坏。
8)人机接口符合人机工程设计要求,大屏幕液晶显示(128×64),菜单化设计,全中文显示。可显示内容包括测量数据、开关量状态、事件记录、保护定值和系统参数等等。
二、保护原理
  RGP201微机型保护装置具有无方向发信跳闸可选的定时限过流保护,无方向可整定延时的定时限速断保护,无方向发信跳闸可选的定时限过负荷保护,带前(后)加速段的不检无压的三相一次重合闸,带滑差闭锁和低电流闭锁的低周减载保护,检无压无流的备用电源自投功能,两路作用于发信的开入保护,两路作用于跳闸的开入保护,分述如下。
2.1电流速断保护
当任一相电流大于电流速断保护定值时,装置出口跳闸,保护出口跳闸时间不大于40ms(包括继电器固有动作时间),为了躲过线路避雷器的放电时间,电流速断保护也设置了可以整定的延时时间。
[动作条件]
1)保护压板投入
2)任意一相电流大于设定的速断定值Isd
3)超过设定的延时定值Tsd
4)速断作用于跳闸,发事故信号
[逻辑框图]
2.2定时限过流保护
  当任一相电流大于过定时限过流保护定值时,经延时(延时时间可设),装置出口,出口可通过过流跳闸压板投为过流跳闸或过流发信。
[动作条件]
1)保护压板投入
2)任意一相电流大于设定的定时限过流定值Igl
3)超过设定的延时定值Tgl
4)若过流跳闸为ON则过流作用于跳闸发事故信号
5)若过流跳闸为OFF则过流作用于发信,不跳闸,发预告信号,信号跟随激励量
[逻辑框图]
2.3过负荷保护
  当任一相电流大于过负荷电流定值时,经延时(延时时间可设),装置出口,出口可通过负荷跳闸压板投为过负荷跳闸或过负荷发信。
[动作条件]
1)保护压板投入
2)任意一相电流大于设定的过负荷电流定值Igfh
3)超过设定的延时定值Tgfh
4)若负荷跳闸为ON则过负荷作用于跳闸发事故信号
5)若负荷跳闸为OFF则过负荷作用于发信,不跳闸,发预告信号,信号跟随激励量
[逻辑框图]
2.4过流加速保护
  过流加速保护适用于当手合或保护重合于故障线路时,可加速跳闸,防止故障扩大。加速保护只在合闸2s内起作用,合闸2s后加速功能自动退出。对于母联的充电保护只需将加速压板投入,整定过电流定值及加速时间定值。
[动作条件]
1)保护软压板投入
2)合闸2s内
3)任意一相电流大于设定的电流定值Igl
4)超过设定的延时定值Tgljs
[逻辑框图]
2.5零序过流保护
  当线路发生单相接地时,会产生零序电流,零序电流由专用的零序互感器输入装置,当零序电流大于设定的零序电流定值时,经延时(延时时间可设),装置出口。
[动作条件]
1)保护软压板投入
2)零序电流大于设定的零序电流定值Iodz
3)超过设定的延时定值Todz
[逻辑框图]
2.6低周减载保护
  该保护可实现分散式的频率控制,当系统频率低于设定值时,保护动作切除负荷。保护可通过控制字选择经低流闭锁和滑差闭锁。
低流闭锁功能:当系统电流低于设定值时闭锁低周保护。
滑差闭锁功能:当系统发生故障时,频率下降过快超过滑差频率定值时闭锁低周保护。
[动作条件]
1)保护软压板投入
2)线路频率小于低频定值fl
3)超过设定的延时定值Tfl
4)二个保护电流均大于低流定值Idl(若低流闭锁功能投入)
5)频率滑差小于滑差定值df/dt(若滑差闭锁功能投入)
[逻辑框图]
2.7重合闸
  重合闸保护只有在速断及过电流保护动作跳闸后才启动。重合闸必须在充电完成后才能动作。此时若发生故障跳闸,重合闸自动启动并放电,当重合于永久性故障时,后加速(可投退)跳闸,不再重合。重合闸的充放电过程由软件模拟实现。
  充电条件为:断路器在合闸位置,经25秒后充电完成
[动作条件]
1)保护软压板投入
2)充电完成
3)速断或过流跳闸
4)超过设定的延时定值Tch
[逻辑框图]
2.8备自投
  对于双电源供电系统,利用该保护可以实现两路电源自动互投,典型应用于进线备自投或母分备自投。备自投动作过程为,当检测到本侧电源失压,备自投保护启动跳开本侧开关,确认本侧电源开关跳开后,合备用电源开关。备自投保护必须在充电完成后才能动作。
[充电条件]
1)保护软压板投入
2)本侧断路器在合位
3)本侧线电压Min(Uab,Ubc)>70V
4)备用侧断路器在分位
5)备用侧线电压Ux>70V
具备以上条件,经20S备自投充电完成。
[动作条件]
1)备自投充电完成
2)本侧电源失电(无压、无流)
3)备用线电压(Ux)大于70V
[逻辑框图]
2.9非电量保护
  RGP201提供了四路非电量保护,从一次主设备本体来的非电量信号(如温度、瓦斯等),由开入量(IN03、IN04、IN09、IN10)接入到装置,作为非电量保护。设置如下:
[动作条件]
1)相应的开入量接点信号闭合
2)超过设定的延时定值
[逻辑框图]
三、安装
  危险:在安装RGP201过程中,装置带有的危险电压有可能会导致设备永久性损坏或人员伤亡。这些电压主要分布在装置端子条和交流电流输入、交流电压输入、开关量输入、继电器输出和工作电源、控制电源等回路。本装置的安装、调试和检修操作仅限于经过授权和严格培训的工程技术人员。

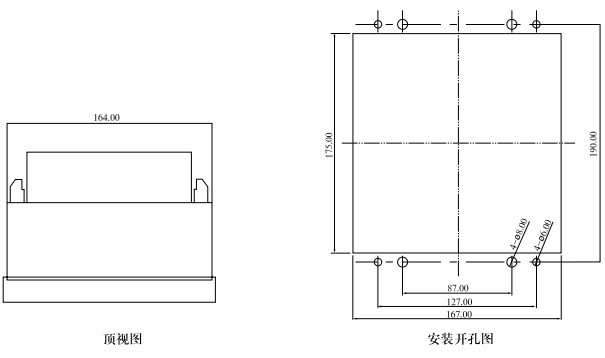

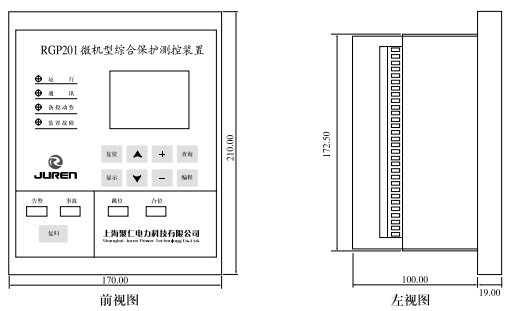

外观和开孔尺寸
1)环境条件
  RGP201必须安装在远离热源和强电磁场的干燥、整洁处(如开关柜二次仪表室)。要求安装装置的屏柜能够防止装置遭受油气、盐雾、灰尘、腐蚀性蒸汽或其它能通过空气扩散的有害物质的污染。为便于接线和现场调试,要求屏柜的门能完全打开,安装空间有一定的裕量,用于接线和放置柜内端子排、短接片、按钮、指示灯及其它附件。
2)具体安装操作
  首先要在屏柜前面板上开孔,具体开孔尺寸参见上页《外观及尺寸》。将装置从正面推入方孔内,然后分别安装四个安装螺丝,用力拧紧,使装置面板贴紧在屏柜前面板上,要求无晃动,无倾斜。
  注意:在现场安装过程中,操作人员可能会碰到紧挨装置的开关或断路器,应该对这些开关或断路器做上相关标记或采取其它安全措施,避免造成安全事故。
2.2接线
  RGP201后面板的端子分左右排列,如图2.2所示。其中宽度为10mm的黑色大端子(指电流回路接线端子),由于接入装置的电流可能较大,接线时要求制作U型或O型线头,以增大接触面积,并保证可靠连接;其它宽度为5mm的绿色小端子(指直流输入回路、开关量输入回路、信号继电器输出回路、断路器操作回路、电压回路和电源的接线端子),接线时应制作针型线头。
RGP201后面板接线端子图
注意:
1.所有接线必须严格按照工程接线图纸进行,根据导线电气编号按顺序接线。一旦接线完成,严禁随意更改或触碰端子。
2.装置的继电器输出涉及到断路器分闸/合闸操作,因此需要特定的防范措施。
3.由于工程人员在现场检修、升级或更换DUM120时,需要断开装置与运行系统间的所有电气接线,并从屏柜上取下装置,因此在初始安装时,就应该全面考虑以下操作的方便性:
4.交流电压输入回路应该有装在源端的空气开关或保险丝进行保护,保证装置能被安全断开;
5.交流电流输入回路应该装设电流短接片,使装置在电流互感器不开路情况下能被安全断开;
6.所有导线的布置和走线都应该以方便于在装置端子上拆线、打开装置后盖,甚至将装置整个拆除为原则。
四、典型图纸(请在线咨询客服或致电聚仁全国统一服务电话:400-000-8012)
