LGL-110零序过电流继电器

1，应用
LGL-110 型零序过电流继电器用作线路和电力设备的零序过电流保护。
2，型号

3，工作原理及主要性能

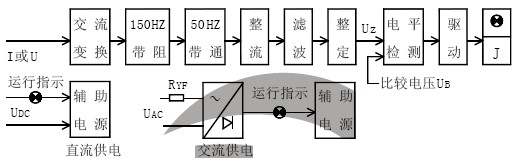

    交流电压或电流经交流变换器变换成本继电器所需要的交流电压；再经 150HZ 带阻滤波器和 50HZ带通滤波器滤去 50HZ 以外（主要为150HZ）的谐波；然后通过整流、滤波变成直流电压送入整定回路；整定回路靠改变运算放大器的放大倍数来改变整定值；整定回路的输出电压 UZ 再送入电平检测器与比较电压 UB 进行比较；然后通过驱动，作用于出口继电器 。以 AK-11 结构为例：在正常运行情况下 UZ＜UB，继电器 J 不动作，动合触点 1-3、7-19 断开，动断触点 3-17、5-7 闭合；在故障情况下 UZ≥UB，继电器 J 动作，动合触点 1-3、7-19 闭合，动断触点 3-17、5-7 断开。4的失调电压、电流，是构成静态型继电器保护的最佳器件。
采用进口集成电路和元器件构成。具有原理先进、性能稳定、可靠性高、动作值精度高、离散值小、整定范围广、动作和返回速度快、返回系数好、互感器负担小、耐振动、抗干扰和绝缘水平高等优点。保护整定值采用继电器面板上的拨轮开关整定，并标明整定计算公式，整定直观，方便。调试简单、方便，在现场无需调节。
4，技术参数
4.1 环境基准条件
环境温度：20±2℃
相对湿度：45%～75%
大气压力：86～106KPa
4.2 正常使用条件
环境温度：-10℃～+50℃
环境相对湿度：不大于 90%
大气压力：80～110KPa
储存和运输过程中极限温度：-25℃～+70℃
使用地点的海拔高度：不大于 2500 米
使用环境的周围介质无爆炸危险；不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低到允许极限值以下。
可靠的供电电源。
4.3 额定参数
额定交流电压：100V；100/ 3 V
额定交流电流：5A；1A
额定频率：50HZ
辅助直流电源额定电压：220V；110V；48V
辅助交流电源额定电压：380V；220V
4.4 特性参数
动作时间：不大于 35ｍS
返回时间：不大于 35ｍS
返回系数：不小于 0.9
动作值刻度误差：不大于±3%
动作值温度变差：不大于±1.5%/10℃
三次谐波滤过比：大于 50
动作值范围和级差：

5，继电器内部接线图及外形尺寸图。
