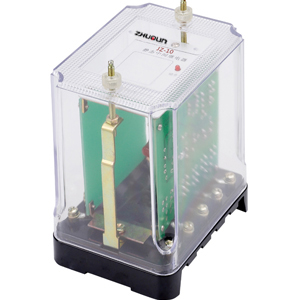

JZY-15,JZJ-15静态中间继电器
产品说明：型号：JZY-15,JZJ-15；
触点形式：2常开2常闭；
额定电压：24V，48V，110V，220V AC/DC
安装方式：凸出式固定安装；
可选用RZ-D系列导轨安装壳体。
产品说明
典型案例
在线帮助
资料下载
技术文章
JZ-10系列静态中间继电器
一、概述
JZ□-10系列静态中间继电器作为辅助继电器，用于各种保护线路中，以增加主保护继电器的触点数量或接点容量。
本产品为集成电路静态型继电器具有高精度、功耗小、动作时间短、返回系数高、整定直观方便，克服了老电磁型导线
细、匝数多、容易断线及运输后动作值易变差等缺点。JZY-15、16、17分别替换DZ-15、DZ-16、DZ-17中间继电器。
二、主要性能
1、JZY表示直流电压操作，JZJ表示交流电压操作。
2、本系列静态中间继电器采用可靠集成电路，触点选用多个电压较低高性能密封继电器。
3、防潮、防尘、不断线，可靠性高，动作和返回时间快。
4、继电器动作后有灯光指示，有电源指示。触点容量大，触点接触电阻小。绝缘耐压高。
三、技术条件
1、额定电压：24V，48V，110V，220V，AC、DC。
2、动作值：动作电压直流应不大于额定电压 70%，交流应不大于额定电压 75%。
3、返回值：返回电压应不小于10%额定电压。
4、动作时间和返回时间大不于10ms。
5、触点容量：在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流有感负荷电路中，断开容量为50W；在电压不超过250V，电流不超过5A，功率因数为cosφ=0.4±0.1的交流电路中，断开容量为500VA。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。
6、功耗：在额定电压下不大于5W/5VA。
7、绝缘电阻：用1000V摇表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于100MΩ。
8、绝缘耐压：各引出端子，对外壳锁紧螺钉能承受工频2000V，同组触点之间能承受工频1000V，历时一分钟，无击穿。

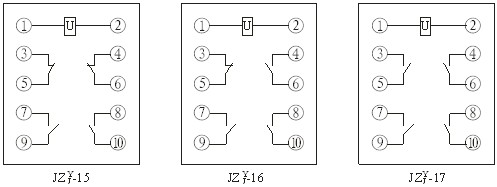

四、产品内部接线图

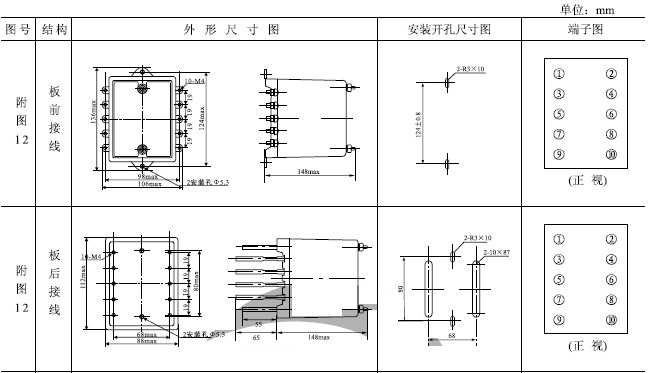

五、外形及开孔尺寸
本继电器采用凸出式固定接线壳体，外形尺寸、安装开孔图详见附图12。
本继电器采用凸出式固定接线壳体，外形尺寸、安装开孔图详见附图12。
