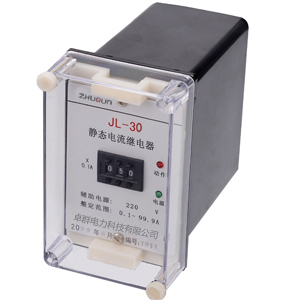

JWL-32无辅源静态电流继电器

JWL-32无辅源静态电流继电器

产品说明:

产品型号:JWL-32无辅源静态电流继电器
触点形式:两常开;
电流整定范围:2~99.9A;
壳体形式:嵌入式插拔结构。





产品说明

典型案例

在线帮助

资料下载

技术文章

一、概述
1、JWL-32集成电路无辅源电流继电器用于发电机、 变压器和输电线的过负荷和短路保护装置中作为启动元件。本继电器为集成电路静态型继电器,精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽,无需提供直流辅助电源可完全替代电磁型电流继电器。
2、JWL系列无辅源电流继电器分为三个系列:JWL-10、20、30,分别替代 DL-10、DL-20、DL-30等系列电磁型电流继电器。JWL系列无辅源电流继电器采用拨码开关整定电流值,改变整定值无需校验,整定范围宽,有利于用户压缩库存品种。
二、继电器型号分类及其含义


三、主要技术参数
1、功率消耗:交流回路功耗小于1.5VA(交流额定值5A时)。
2、整定误差
a、整定值在2-99.9A范围内,整定平均误差的绝对值不大于3%;
平均误差=(5次测量平均值-整定值)/整定值×100%。
b、在基准条件下,同一整定值上测量的5次动作值的最大值和最小值应不大于的4%。
c、在-10℃~50℃的温度下,任一整定点误差的绝对值应不大于整定值的5%。
3、交流额定值:5A,50Hz(可长期接通15A电流)。
4、动作时间: 1.1倍整定值的动作时间不大于40ms;2倍整定值的动作时间不大于35ms。
5、返回系数:0.85-0.95
6、 返回时间:不大于27ms。
四、内部接线(正视图)



五、外形及开孔尺寸
JWL-10采用凸出式固定结构,外形及安装开孔尺寸详见附图1

JWL-20采用凸出式插拔结构,外形及安装开孔尺寸详见附图2

JWL-30采用嵌入式插入结构,外形及安装开孔尺寸详见附图3

JWL-40采用凸出式导轨结构,外形及安装开孔尺寸详见附图4
