JL-12静态电流继电器

JL-12静态电流继电器

产品说明:

 产品型号:JL-12静态电流继电器
触点形式:两常开;
辅助电源:85-265V交直流通用(如需其他辅助电源可定制);
电流整定范围:1-99.9A;
壳体形式:凸出式固定安装结构。


产品说明

典型案例

在线帮助

资料下载

技术文章

JL-12静态电流继电器
一、概述
        1JL-12静态电流继电器(以下简称本继电器)用于发电机、变压器和输电线的过负荷和短路保护装置中作为启动元件。本继电器为集成电路静态型继电器,精度高、功耗小、动作时间快,返回系数高、整定直观方便、范围宽,提供直流辅助电源后完全可替代电磁型电流继电器,辅助电源采用开关电源变换, 交直流通用, 工作范围大,从100-300V均能可靠工作。
        2JL系列静态电流继电器分为三个系列:JL-10、20、30、分别替代 DL-10、DL-20、DL-30 等系列电磁型电流继电器。JL系列静态电流继电器采用拨码开关整定电流值,整定范围为0.1-99.9A,改变整定值无需校验,整定范围宽,有利于用户压缩库存品种。
二、原理说明
        1、继电器原理框图见图1
电压继电器 1.jpg" />
        2、本继电器为静态型继电器,采用进口集成电路构成。被测量的交流电流I~经隔离变流器后,在其次级得到与被测、电流成正比的电压Ui。经定值整定后进行整流,整流后的脉冲电压经滤波器滤波,得到与Ui成正比的直流电压Uo。在电平检测中Uo与直流参考电压Ue进行比较,若直流电压Uo 低于参考电压,电平检测器输出正信号,驱动出口继电器,继电器处于动作状态,反之,若直流电压Uo 高于参考电压Ue,电平检测器输出负信号,本继电器处于不动作状态。

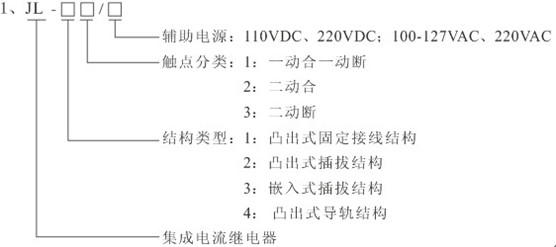

三、继电器型号分类及其含义

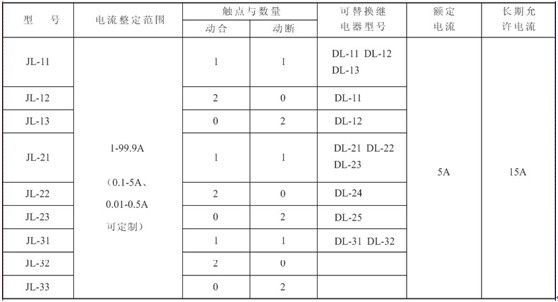

2、本继电器型号与被替换型号对照表:
四、主要技术参数
        1、功率消耗
            a、交流回路功耗:小于0.5VA(交流额定值5A时)

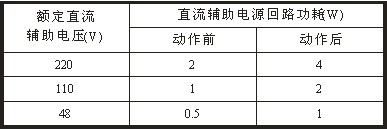

            b、直流回路功耗:见表 2
        2、整定误差
            a、在整定值范围内,整定平均误差的绝对值不大于3%;平均误差=( 5次测量平均值-整定值)整定值×100%。
            b、在基准条件下,同一整定值上测量的5次动作值的最大值和最小值应不大于4%。
            c、在-10℃~50℃的温度下,任一整定点误差的绝对值应不大于整定值的5%。
            d、在辅助电压80~110%变化范围内,任一整定值整定误差的绝对值应不大于4%。
        3、动作时间
            1.1倍整定值的动作时间不大于30ms;2倍整定值的动作时间不大于20ms。
        4、返回系数:0.90~0.95。
        5、返回时间:不大于27ms。

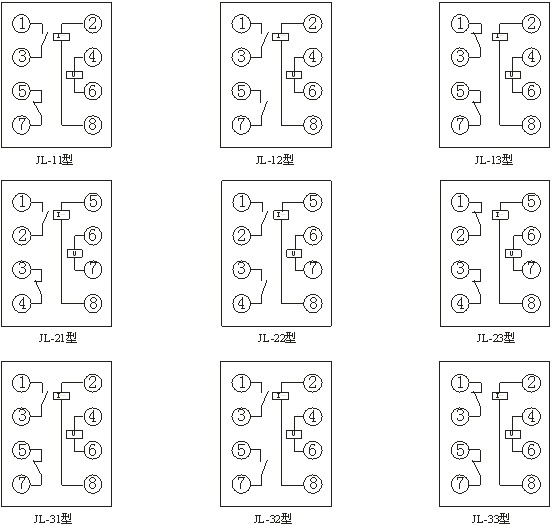

五、内部接线(正视图)




六、外形及开孔尺寸

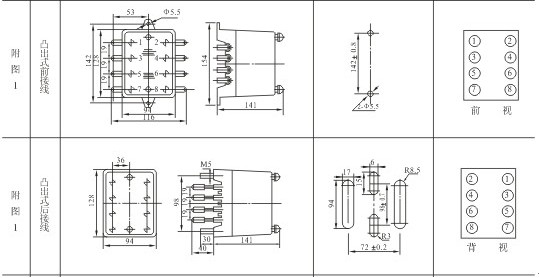

 JL-10采用凸出式固定结构,外形及安装开孔尺寸

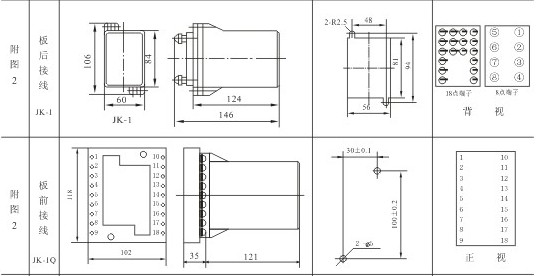

 JL-20采用凸出式插拔结构,外形及安装开孔尺寸

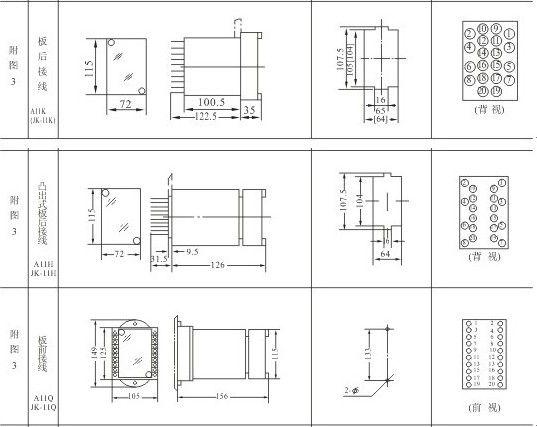

  JL-30采用嵌入式插入结构,外形及安装开孔尺寸

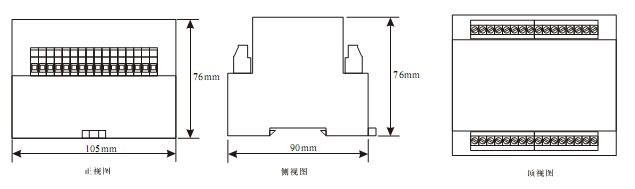

 JL-40采用凸出式导轨结构,外形及安装开孔尺寸
