HJS(ZSJ)-30直流断电延时继电器

一、用途

        HJS(ZSJ)-20静态直流断电延时继电器用于直流操作的继电保护和自动化电路中，作为直流通电后瞬时动作断电后延时返回的时间元件。

 二、工作原理

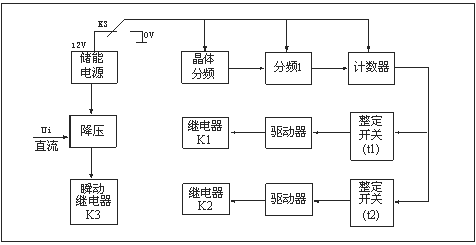

        继电器的原理框图如图1所示。由图可见，继电器有晶体振荡器、分频器、计数器、整定开关、驱动电路和电源回路等组成。当继电器施加额定电压时，继电器内部瞬动继电器和两个延时执行继电器瞬时动作，触点切换，并使电源回路与计时回路断开，因此计时回路处于失电状态，以提高继电器抗干扰性能。当输入电压大大降低或完全消失时，瞬动继电器瞬时返回。（两个延时执行继电器仍处于动作状态），触点也瞬时返回，使储能电源接通计时回路，晶体振荡产生时钟脉冲，经分频后得到10ms计时脉冲，计数器对计时脉冲计数，当所计脉冲数与整定开关预置值符合时，驱动执行继电器返回，完成断电延时返回的功能。

                                                                                           图1    继电器原理框图
三、使用方法

    继电器面板图如图2所示，图中上部三位数字开关整定执行继电器K1的延时返回时间t1，下部三位数字开关整定执行继电器K2的延时返回时间t2，开关的三位数字乘以0.01S即为时间整定值。例如三数字置数为580，则时间整定值=580×0.01S=5.8S。t1和t2的整定数值可以相等，也可以不相等。
四、继电器背后接线图

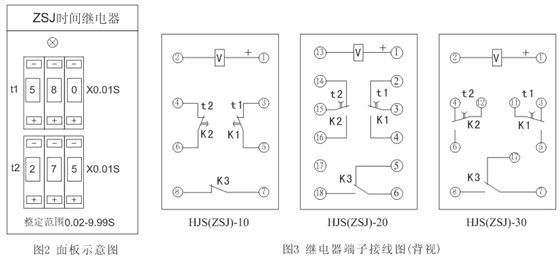

    继电器的接线端子图如图3所示，图中触点为继电器失电后的状态，当加上额定直流电压时，瞬动触点K3、延时时间为t1的触点K1和延时时间为t2的触点K2同时动作，此时触点状态与图3所示相反。当所加电压突然断电（失压）时，瞬动触点K3立即返回，延时触点K1在断电后延时t1才返回，同样延时触点K2在断电后延时t2才返回，返回后触点状态如图3所示。


五、主要技术参数

    1.额定电压：直流220V、110V、48V、24V。

    2.保证继电器触点可靠通电动作所需电压不大于70%额定电压。

    3.保证继电器可靠断电返回的电压不小于10%额定电压。

    4.在额定电压下继电器断电延时返回的延时误差，在整定范围内不超过0.1%整定值+10ms.

    5.在额定电压下继电器断电延时的变差不超过0.1%额定值 +10ms。变差是指继电器在同一时间整定点上测量五次，实测时间的最大值与最小值之差。

    6.两付延时返回的触点可各自独立整定，时间整定范围均为0.02 -9.99s，而延时整定值可以不同或相同。

    7.在额定电压下继电器消耗的功率不大于4W。

    8.继电器允许长期承受110%额定电压。

    9.继电器在电压不大于250V、电流不大于1A时间常数T = 5 ± 0.75ms直流有感电路中触点断开容量为30W。

   10.继电器各电路与外露的非带电金属部分之间应能乘受有效值2KV，输入电路和触点之间应能承受1kV，50HZ交流电压，历时1min实验，应无绝缘击穿或闪络现象。

   11.继电器能在-10 ℃ - 40 ℃温度范围内可靠工作。

   12.继电器机械寿命105次，电寿命104次。

 六、外形及开孔尺寸

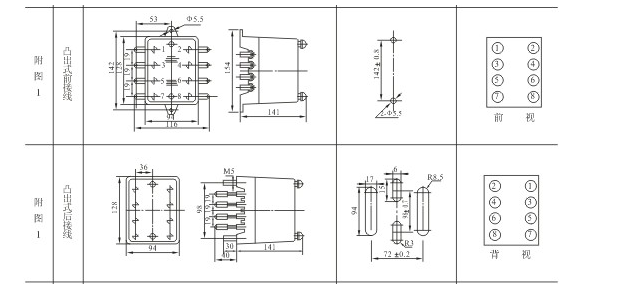

     HJS(ZSJ)-10型继电器采用凸出式固定结构，其外形尺寸及安装开孔尺寸详见附图1。

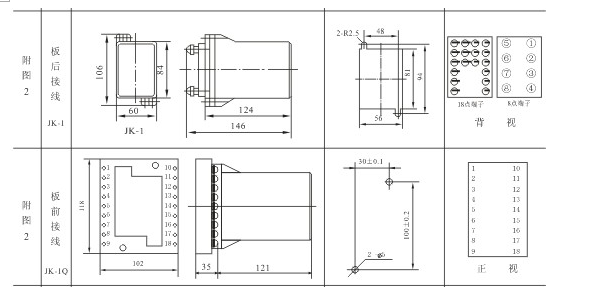

     HJS(ZSJ)-20型继电器采用凸出式插拔结构，其外形尺寸及安装开孔尺寸详见附图2。

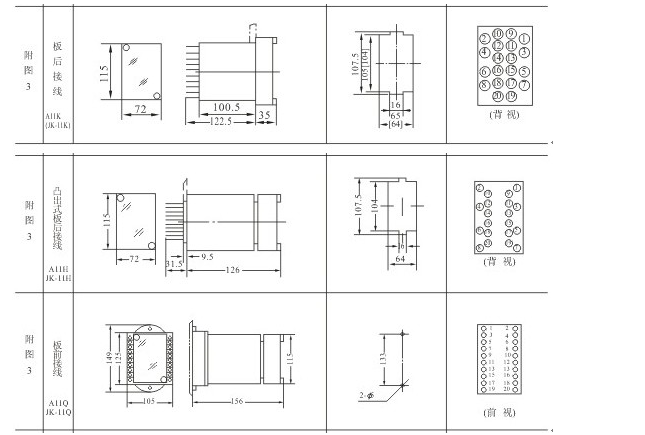

     HJS(ZSJ)-30型继电器采用嵌入式插拔结构，其外形尺寸及安装开孔尺寸详见附图3。
