JDSL-W/16静态定时限过电流继电器

JDSL-W/10系列静态定时限过电流继电器
一、概述
1，用途
JDSL-W/10系列过电流继电器，可用于电机、变压器及输电线路的继电保护装置中，尤其适用于无直流设备的厂站,当主设备或输配电系统出现短路故障时,该继电器能按预定的时限可靠动作,切除故障部分；
2，特点
该继电器采用拨盘开关进行整定，直观方便，可靠性高；
产品用线性集成电路组成，精度高，稳定可靠；
无直流辅助电源，具有很强 的抗干扰能力；
不存在机电型过流继电器的机械部分发卡，动作值整定困难，动作离散值较大等缺点。继电器具有工作电源指示和动作薄码数值整定显示，可区分速断动作和过流动作，且在动作后和失电的情况下具有自保持功能；

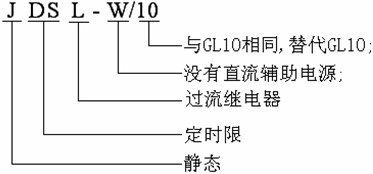

3，型号及含义

二、结构

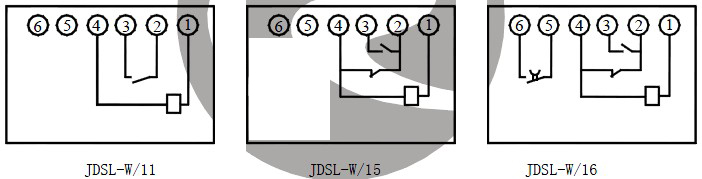

继电器采用GL-10凸出式固定安装壳体，可采用前、后两种接线方式，背后端子接线图见下图：

三、技术数据
■额定电流：交流（50HZ）电流额定值为：2A-10A通用；
■整定范围：起动电流整定范围：2～10A，级差为0.1A，误差不超过±5%；
■速动电流倍数:2～9.99倍，级差0.1，误差不超过±5%；
■返回系数：0.85-0.95；
■两倍整定电流下的动作延时时间整定范围：0.5-95S,级差为0.1S；产品延时平均误差不超过±10%+50ms；
■速动时间：两倍速动电流下整定值时动作时间不大于120ms；
■功率消耗：在输入额定电流5A时，交流回路的最大功耗不大于15VA；
■绝缘性能：绝缘电阻 按标准测量其绝缘电阻值不小于 300MΩ；介质强度 继电器各带电的导电电路对外露的非带电金属部分或外壳之间，应能承受频率为50Hz交流实验电压2KV（有效值），历时1min的实验，不应出现绝缘击穿或闪络现象；
■触点性能：动断主触点：在电压不大于 250V，电流不 大于 2A 的直流有感负荷电路（时间常数为 5±0.75ms）中，触点断开容量为50W；或电压不大于 250V，电流不大于 2A 的交流电路（COSф=0.4±0.1）中，触点断开容量为 250VA。如 果被控电路由变流器供电，并与继电器主触点并联，且在电流为4A时，其阻抗值不大于4Ω，继电器主触点在电流不大于50A情况下，能够将这个电路分流接通与断开；
■过渡转换主触点性能：继电器的过渡转换主 触点控制电路由变流器供电，其阻抗值在电流 为 3.5A 时不大于4.5Ω，当电流增至100A 时，继电器主触点能够将这个电路分流接通与断开；动合辅助触点：在电压不超过 250V 时，能接通或断开电流不超过0.2A 的直流无感电路或电流不超过0.5A 的交流电流；
四、安装尺寸图
