JC-2静态冲击继电器

产品说明：

产品型号：JC-2静态冲击继电器；
额定电压：220V、110V、48V、24V；
壳体形式：嵌入式安装（板前或板后可选）。

一、应用范围

JC-2型冲击继电器(以下简称继电器)应用于在直流操作的继电保护及控制回路中作为集中信号的主要元件。

二、主要技术参数

●额定直流电压：220V、110V、48V、24V。冲击动作电流及冲击返回电流IC=0.1A,不受稳定电流∑IC的限制。

●最大长期稳定电流：∑IC max=2A。

●功率消耗：∑IC=2A时不大于4W。

●触点容量：在电压不超过220V，电流不超过lA时可断开直流有感负荷(时间常数为5±0.75ms)为20W。

●介质强度：在电路对外壳的绝缘强度能耐受交流50Hz电压2000V历时1min的耐压试验而无击穿或闪络现象。

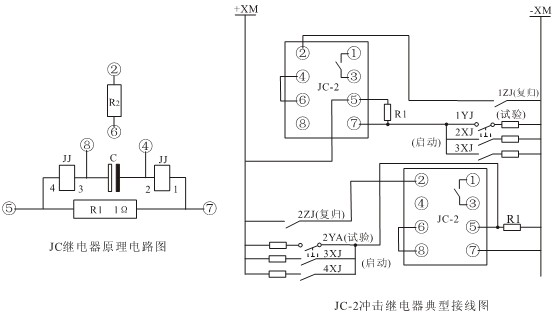

三、内部接线

四、外形及开孔尺寸

本继电器采用A11K、A11Q系列壳体，外形尺寸、安装开孔图详见附图3。
