DZS-145延时中间继电器

DZS-145延时中间继电器

产品说明:
产品型号:DZS-145延时中间继电器
延时范围:在额定电压下不小于0.06s,在额定电压下不小于0.4s,短接工作绕组不小于0.8;
触点形式:2动合2动断;
安装方式:凸出式固定结构;
额定电压:DC220V、DC110V。

产品说明

典型案例

在线帮助

资料下载

技术文章

1 用途
      DZS-145中间继电器用于各种保护和自动控制需要延时的线路中,以增加触点数量和触点容量。
2 结构及基本原理
     DZS-145延时中间继电器为电磁式继电器,是将DZS-200机芯装入透明壳体中,透过壳罩可以观察到继电器动作情况。它的延时动作和返回是靠装在铁芯上阻尼环来获得的。内部接线见图1,外形及安装开孔尺寸见图2。

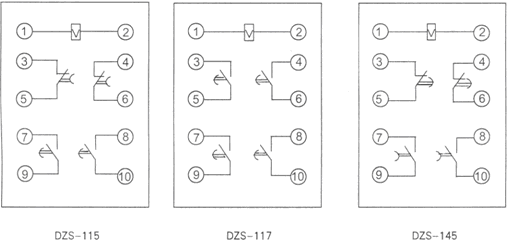

图1 内部接线图(BT12)
3 主要技术数据
3.1 继电器的型号、延时方式、额定电压、触点形式见下表:

型号
延时方式
额定直流电压(V)
触点形式
DZS-115
动作延时
220
110
48
24
2动合、2动断
DZS-117
4动合
DZS-145
返回延时
2动合、2动断
3.2 动作电压:不大于70%额定电压,不小于30%额定电压。
3.3 返回电压:不小于3%额定电压。
3.4 动作延时:在额定电压下不小于0.06s。
3.5 返回延时:在额定电压下不小于0.4s,短接工作绕组不小于0.8s。
3.6 功率消耗:在额定电压下不小于5W。
4 检查项目和要求
4.1 检查壳罩及内部机芯有无在运输中的损坏现象。
4.2触点间隙、动合触点不小于1.5mm,动断触点不小于1mm,触点超行程不小于0.3mm。触点应接触可靠。

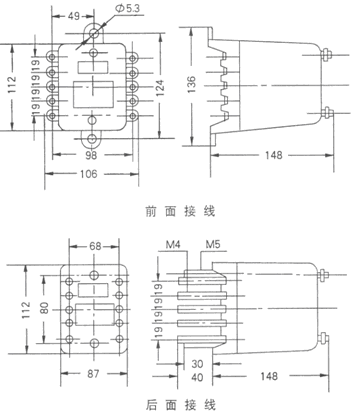

5继电器的外形及安装尺寸图。
