RXMA1 型中间继电器
产品说明：一、用途
用于电力系统二次回路及工业自动化控制回路中，作为中间辅助，扩大控制回路之用。
二、结构特点
2.1 能提供多至7付动合或动断以及转换触点，结构紧凑。
2.2 通过罩壳上的小孔拨动衔铁可以试验触点动作情况。
2.3 线圈激励有交流和直流两种。
三、动作原理
RXMA1中间继电器为电磁拍合式结构，由电磁系统、接触系统二部分组成。当线圈通电时，通过铁芯产生磁场吸合吸片，由吸片带动簧片，使触点回路转换。触点采用双触点接触，具有接触电阻小，接触可靠性强，断开负荷容量大等优点。吸片设计时惯量很小，所以该继电器能耐受一定量的冲击及振动，并能耐受中等地震波的冲击。继电器外壳采用引进的Combiflex结构。四、技术数据
4.1 动作电压：DC.<70%额定电压 。
4.2 返回电压：DC.>5%额定电压。
4.3 动作时间：动合触点≯40ms，动断触点≯30ms。
4.4 线圈功耗：<2W
4.5 触点长期允许通过5A电流
当通过电流的时间<200ms，允许通过90A电流；
当通过电流的时间为1s时，允许通过50A电流。

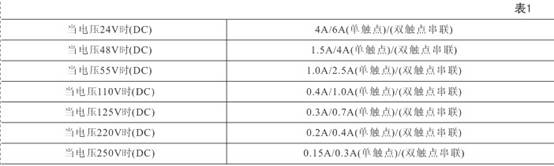

4.6 触点断开能力：AC:250V时为5A(功率因数>0.4)为 250VA。
DC:250V时为2A(L/R=40ms)为45W。
4.7 绝缘耐压：50Hz，1min，2kV。
4.8 冲击电压：5kV。
4.9 能承受 5-15Hz中等震级的地震波冲击。

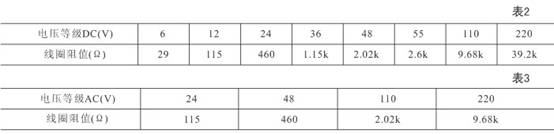

4.10 额定电压及线圈阻值。

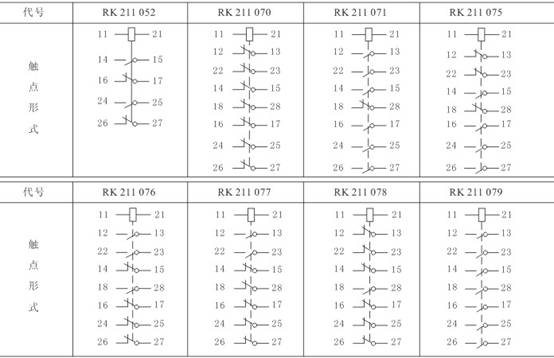

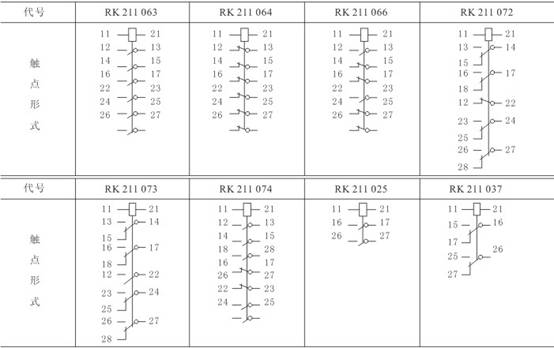

4.11 触点规格

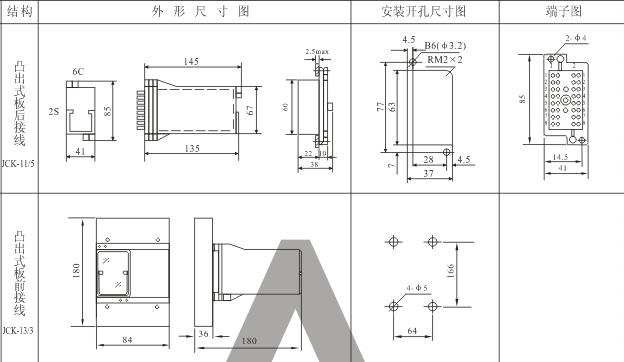

五、本继电器采用 凸出式模数化插入结构，外形及安装开孔图
