Z series网络电力仪表

Z series网络电力仪表

产品说明:
Z系列网络电力仪表用于配电系统的连续监视与控制。可测量各种常用电力参数、有无功电能、需量,可进行远端控制、越限报警、并且有模拟量变送输出功能。DO输出可用于越限报警或远程遥控。报警的门限值可程控设置。所有的数据都可以通过RS-485通讯口用MODBUS协议读出,开关量输入DI可用于监视开关的状态。Z系列电力仪表将高精确电量测量、智能化电能计量与管理和简单人机界面结合在一起。

产品说明

典型案例

在线帮助

资料下载

技术文章

概  述     ——————————————————————————————————————
Z系列网络电力仪表用于配电系统的连续监视与控制。可测量各种常用电力参数、有无功电能、需量,可进行远端控制、越限报警、并且有模拟量变送输出功能。DO输出可用于越限报警或远程遥控。报警的门限值可程控设置。所有的数据都可以通过RS-485通讯口用MODBUS协议读出,开关量输入DI可用于监视开关的状态。Z系列电力仪表将高精确电量测量、智能化电能计量与管理和简单人机界面结合在一起。

特  点     ——————————————————————————————————————
测量全部的电力参数
监视和控制电力开关
四象限有、无功电能计量
多参数越限报警

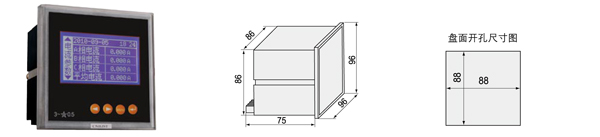

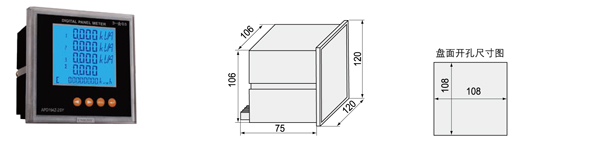

多种外形尺寸:96×96、120×120,可用于不同开关柜
可直接从电流、电压互感器输入,可任意设定PT/CT变化
LCD/LED显示,显示形象直观
可通讯接入SCADA、PLC系统中
方便安装,工程量小

应用领域     —————————————————————————————————————
Z系列网络电力仪表的应用领域非常广泛,特别适用于对电力监控要求较高、电力安全有较高要求以及需要电能内部计量考核的场所。
如:能源管理系统 、工业自动化、小区电力监控、变电站自动化、配电网自动化、智能建筑、智能型配电盘、开关柜

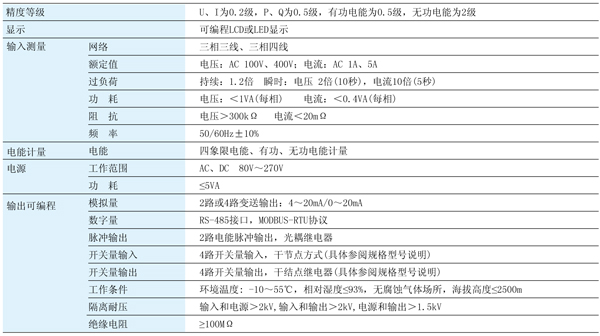

技术指标     —————————————————————————————————————


42方形网络电力仪表型号、功能一览表     ———————————————————————


96方形网络电力仪表型号、功能一览表     ———————————————————————

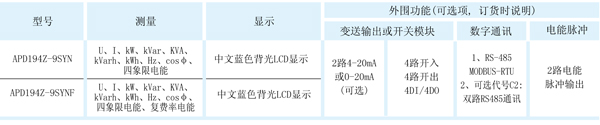

96方形全中文网络电力仪表型号、功能一览表     ————————————————————

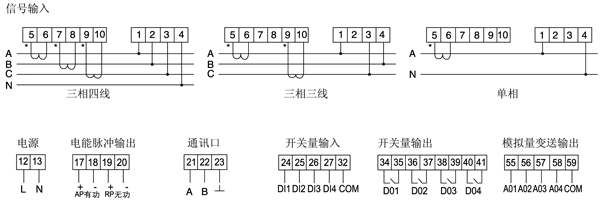

接线示例图     ————————————————————————————————————

订货示例     —————————————————————————————————————
订货时,请详细写明所需型号、输入信号变比,输出要求以及扩展功能模块等相关内容。
例:型号: APD194Z-2S4
输入: 10kV/100V 200A/5A
电力网络: 三相三线
通讯: RS485/MODBUS-RTU
功能扩展: 开关量扩展模块
数量: 8台
