PD319-WP温度变送模块

201(单路)202(双路)热电偶/热电阻温度变送器     ———————————————————————————
PD319-WP系列温度变送模块是一种小型化插装式结构的转换模块。它将来自热电偶的热电势电阻的阻值变换成为与温度成比例的隔离1～5VDC或4～20mADC输出信号。
特     点     ————————————————————————————————————————————
内部微处理进行数学运算，可对各种非线性输入信号进行处理配用WP20HS显示模块，可将输入信号所对应的温度值以数字方式方便直观的显示出来。
可选交直流两种电源，变送输出与主机隔，具有1～5VDC或4～20mADC输出信号的选择功能和断偶保护功能。
技术指标     ————————————————————————————————————————————
PD319-WP-210 202热电偶/热电阻系列
输入信号: 模 拟量
热电偶: 标准热电偶——B、S、D、E、J、T、WRe等
热电阻: 标准铂热电阻： Pt100,3线连接
           标准铜热电阻：Cu50, Cu100,3线连接
响应时间: 约500ms

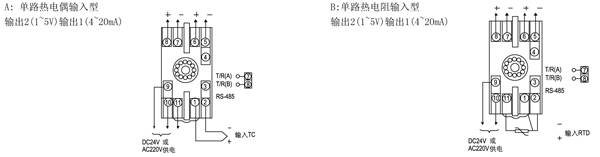

接线图     —————————————————————————————————————————————

——————————————————————————————————————————————————

——————————————————————————————————————————————————
注意：
★年部连接端子为M3.5螺钉。使用非焊接的压接端子连接。
★在外部应设置电源开关和熔断器。推荐使用0.5A熔断器(合用24VDC电源时用快速熔断型)。
★仪表内部设有过流保护功能，可防止因为内部电源短路致使仪表损坏。
★在有雷电影响的场合，请安装专用避雷器。

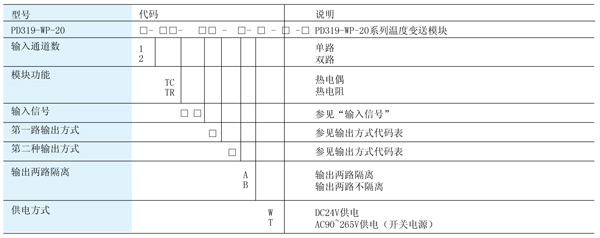

热电偶、热电偶温度变送器型谱表     —————————————————————————————————

★输入类型选型代码     ———————————————————————————————————————

★ 仪表输出方式代码     ———————————————————————————————————————

★特殊定货时，请提供详细分度号表或相应参数。
★订货时请在（ ）内记入变送输出所对应的温度刻度。
★代码举例：
   ①PD319-WP202-TC-01-11-A-W双路，热电偶温度变送器，输入信号R, 第一种输出为1～5V,第二路输出为1～5V输出，DC24V电
   ②PD319-WP202-TR-40-22-A双路，热电阻温度变送器，输入信号PT100, 第一路输出为4～20mA，第二路输出为4～20mA AC220V供电。
