APA2000-3多功能谐波分析表

概  述     —————————————————————————————————————————————
APA2000-3 系列多功能谐波分析表是我公司针对电力系统推出的集电力参数测量、谐波测量、复费率电能计量、电力质量分析、事件记录、通讯功能于一体的智能仪表，可用于能源管理系统，电力监控系统，变电站自动化，智能建筑，开关柜等配电网络系统。APA2000-3多功能谐波分析表符合(DL/T614-1997, GB/T17883-1999, GB/T17882-1999, DL/T645-1997, GB/T15284-2002, GB/T14549-1993)。
特点     ——————————————————————————————————————————————
可以测量三相电压、三相电流、各相的有功及无功功率、总有功功率、总无功功率、功率因数、频率、四象限电能，可以实现复费率电能计量。
测量电网电压、电流的2~31次谐波含有率、总谐波畸变率THD。
可以测量电网的正序/负序电压，正序/负序电流和不平衡度(三相四线制)。
提供了2路开关量输入功能，采用干节点电阻信号输入方式。
提供了2路继电器的开关量输出功能，可用于各种场所下的报警指示，保护控制输出功能。
提供有功电能、无功电能两路脉冲输出。
RS-485通讯接口，MODBUS-RTU通讯协议。
可记录20条开关量输入SOE事件。
技术指标     ————————————————————————————————————————————

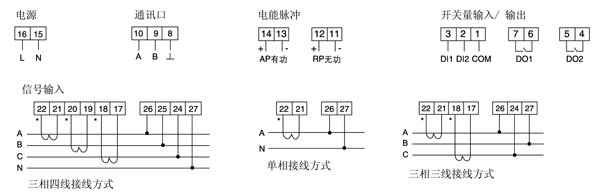

接线示例图     ———————————————————————————————————————————
APA2000-3 多功能谐波分析表具备通用的(AC/DC)电源输入接口，若不作特殊说明，提供的是AC/DC 200V 的电源接口的标准产品，仪表工作电压范围是AC、DC 80~270V，请保证所提供的电源适用于该系列产品，以防止损坏产品。
a. 采用交流电源建议在火线一侧安装1A的保险丝；
b. 对于电网质量较差的地区，建议在电源回路安装浪涌抑制器防止雷击，以及安装快速脉冲群抑制器。
c. 建议线径尺寸1.5mm2。

详细功能参数表     —————————————————————————————————————————

订货示例     ————————————————————————————————————————————
订货时，请详细写明所需型号、输入信号变比，输出要求以及扩展功能模块等相关内容。
例：型号: APA2000-3
输入: 10kV/100V 200A/5A
电力网络: 三相三线
通讯: RS485/MODBUS-RTU
数量: 8台
